Einständer-Handspindelpressen
| Druckkraft: | von 60 kN bis 180 kN |
| Max. Einbauhöhe: | von 160 mm bis 250 mm |
| Ausladung bis Stösselmitte : | von 125 mm bis 180 mm |
| Nettogewicht: | ab 90 kg |
-
Beratung & Bestellung
+49 (0) 6151 101 50 00
-

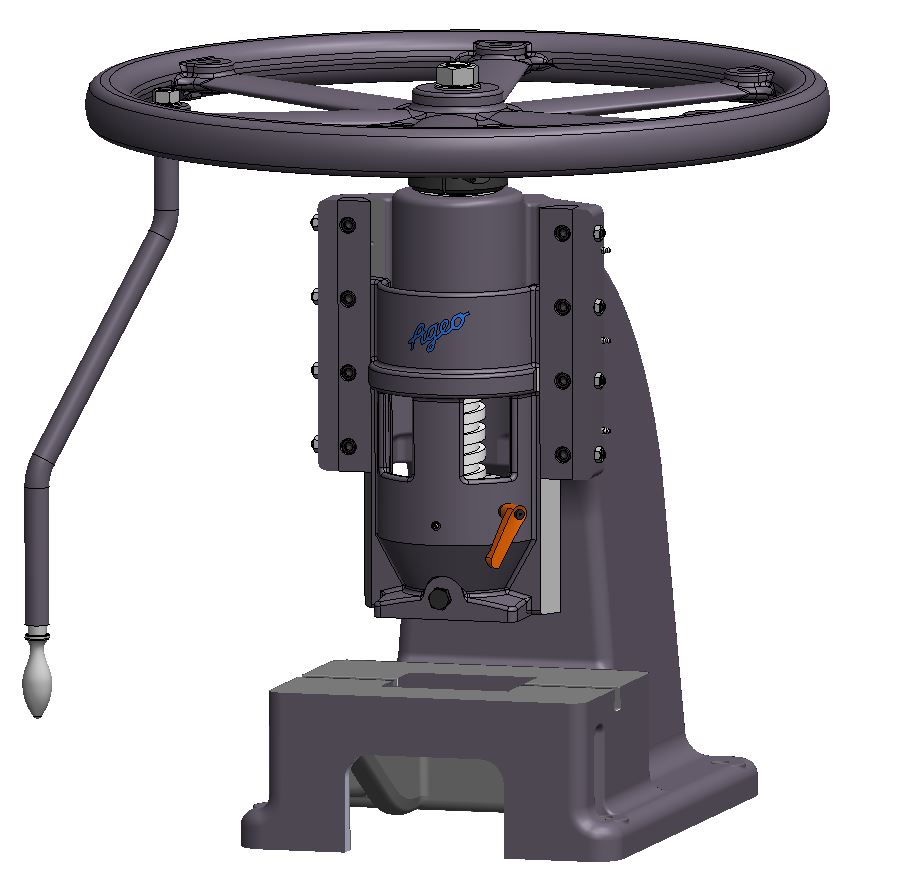

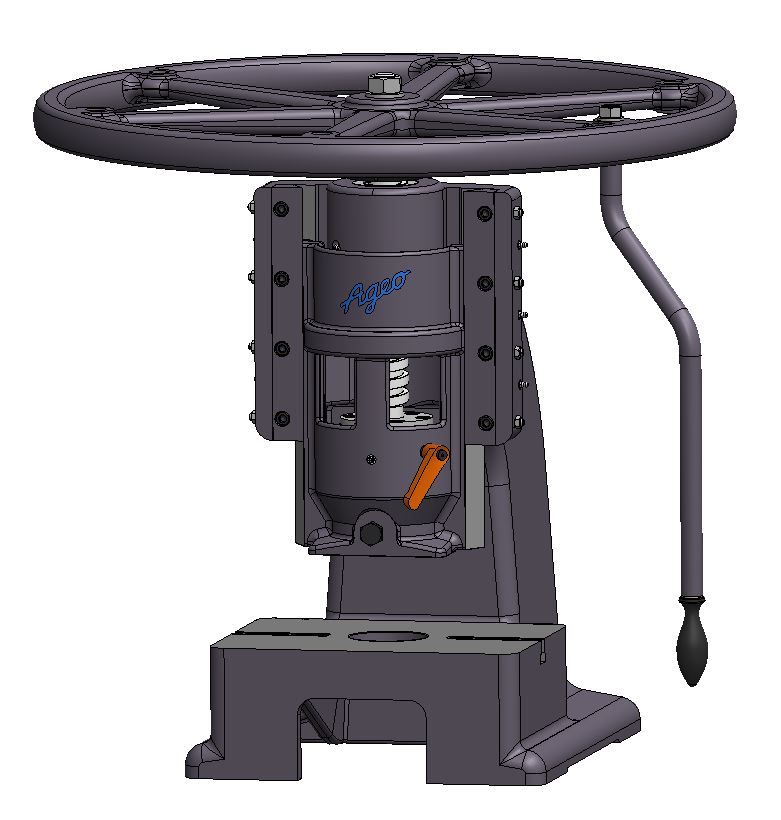

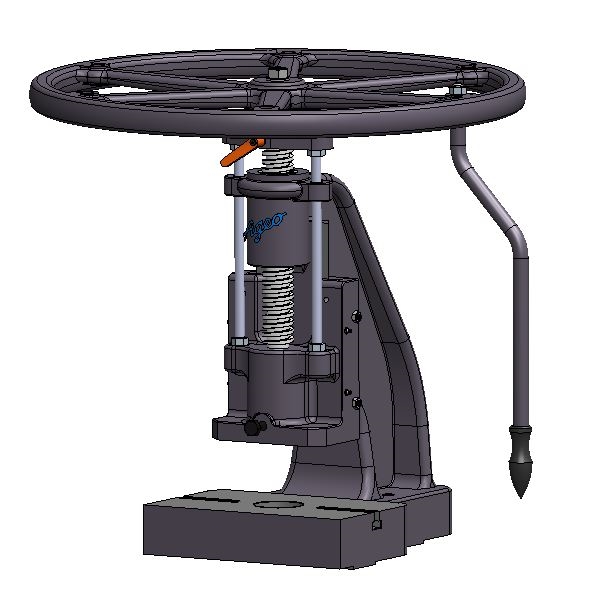

Ageo Einständer-Handspindelpressen haben sich seit Jahrzehnten im Werkzeugbau und in der Produktion bewährt. Ein entscheidender Vorteil dieser Pressen ist die leichte Zugänglichkeit des Arbeitsraumes von drei Seiten, wodurch die Bearbeitung sperriger Werkstücke ermöglicht wird. Bei den Modellen ESP 10, ESP 12 und ESP 18 garantiert die geringe Auffederung des innen verrippten Gusskörpers und die exakt eingearbeitete, doppelseitige Prismenführung des Stössels eine grösstmögliche Schonung der eingesetzten Werkzeuge. Bei dem Modell ESP 6 wird der Stössel in einer präzisen Rundführung geführt. Alle Modelle sind mit einer einstellbaren Hubbegrenzung ausgestattet. Die Pressentische sind mit einem Durchfallloch und einer T-Nut versehen. Die Betätigung der Pressen erfolgt je nach Ausführung über ein Schwungrad, einen Schwungarm mit 2 Schwunggewichten, oder über ein einarmiges Schwunggewicht. Zu allen Modellen ist eine zusätzliche Aufspannplatte und ein stabiles Untergestell lieferbar.
-
ESP 6 ESP 10 ESP 12 Stösselführung Rund- Prismen- Prismen- Druckkraft (kN) 60 100 120 Ausladung bis Stösselmitte (mm) a 125 160 160 Max.Einbauhöhe (mm) b 160 230 220 Stösselhub (mm) c 70 150 120 Stösselfläche (mm) ø70 90x200 125x160 Höhe des Pressenkörpers (mm) h 530 620 810 Tischfläche Breite/Tiefe (mm) d/e 280x220 370x230 360x280 Nettogewicht (kg) 90 175 225 Nettogewicht mit Untergestell (kg) 160 245 360 * Weitere Pressentypen auf Anfrage;* Packmasse und Gewichte für seemäßige Verpackungen auf Anfrage. -
Sonderzubehör:
• Untergestell mit beschichteter Multiplexplatte (HPL)
• Aufspannplatte mit Diagonal-T-Nut
• vergrösserte Einbauhöhe
• abnormale Stösselbohrung
-
Kategorie Beschreibung Link Massblatt ESP Zusammenbauzeichnung (pdf)
Bedienungsanleitung ESP Bedienungsanleitung (2023)
