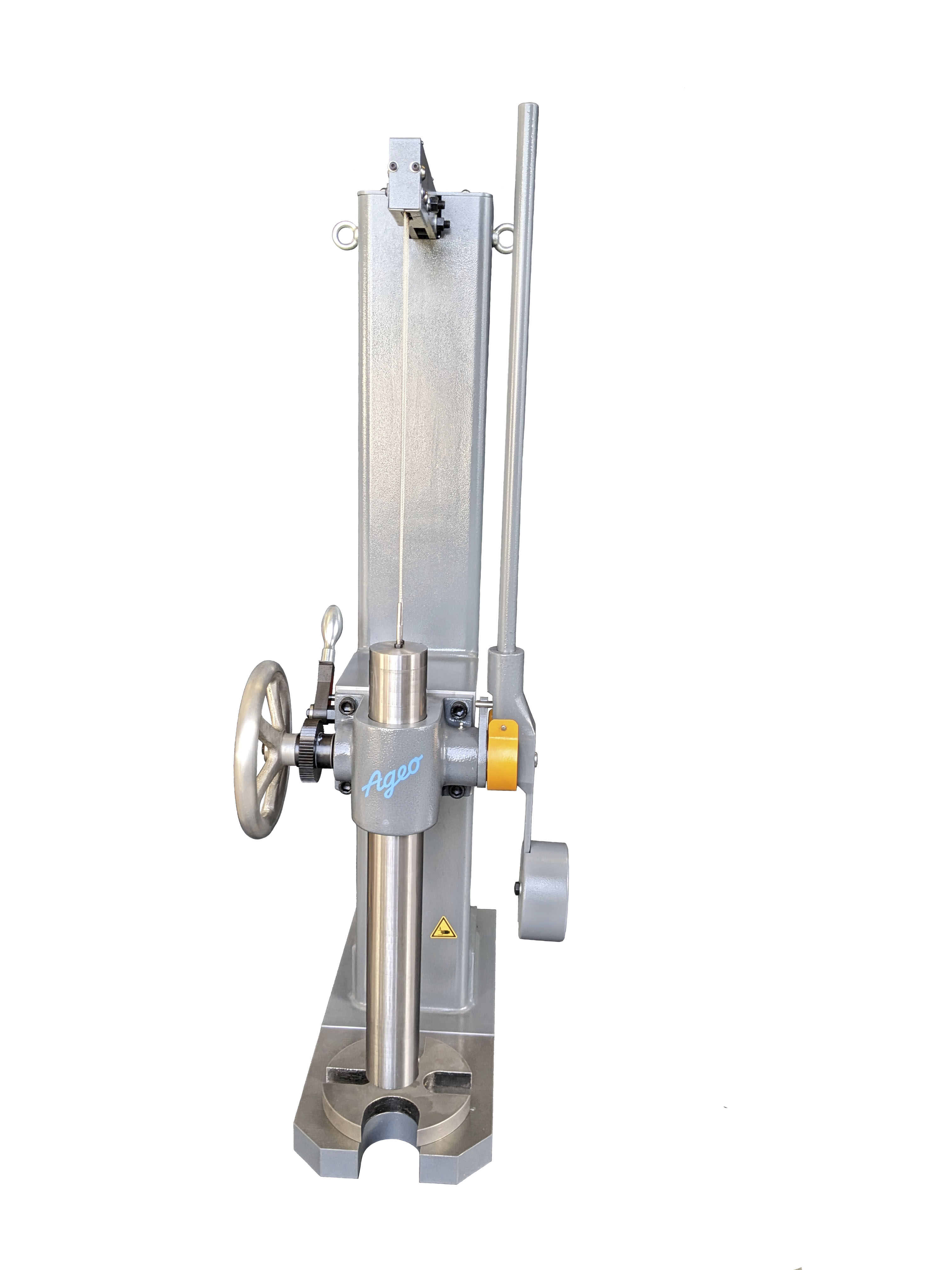

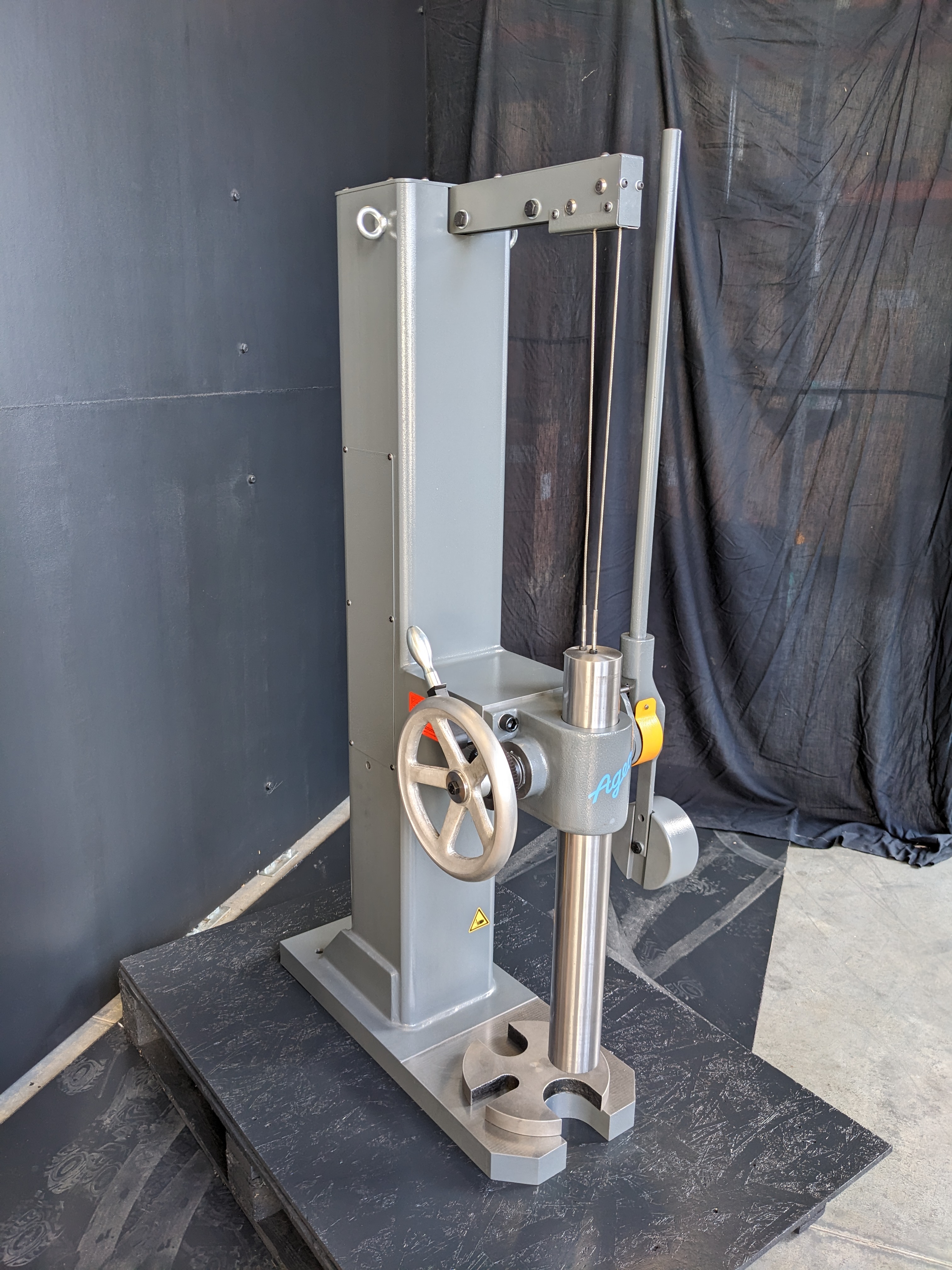

Dornpresse mit Rückhubunterstützung und mit Stößelarretierung

Art.:     DP3000R-MRE-SA
Druckkraft: 30 kN
Max. Einbauhöhe: 500 mm
Ausladung bis Stösselmitte : 310 mm
Nettogewicht: ab 317 kg
Mehr Artikeldetails siehe: Technische Daten und Download Bereich
    Beratung & Bestellung
  • +49 (0) 6151 101 50 00

  • Die Maschine ist als stabile Schweißkonstruktion mit MSH-Profil (Rechteckrohr) ausführt.

    Die bewährte AGEO-Pressenmechanik ist in einem angeschraubten Gusskopf integriert und wird über einen feinfühligen Ratschenhebel betätigt.

    Die Presse kann mit Sonderzubehör wie Untergestell, Werkzeugaufnahme im Stößel, Aufspanntisch usw. ausgerüstet werden.

    Rückhubunterstützung

    Um den Kraftaufwand des Bedieners und dessen Montagezeiten zu verringern, bzw. zu verkürzen, ist die Presse mit einer mechanischen Rückhubunterstützung ausgestattet.

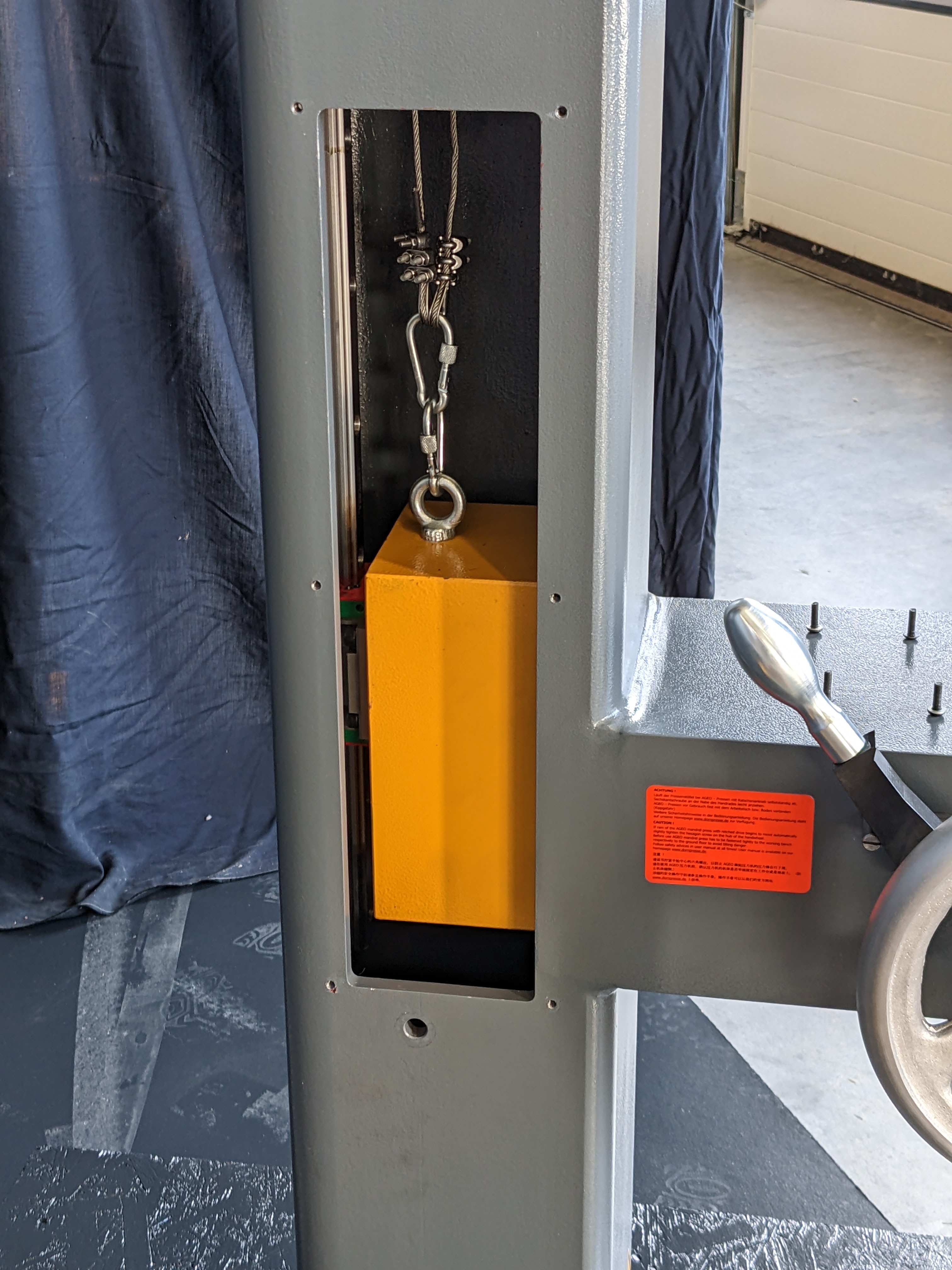

    Die Rückhubunterstützung wird erreicht durch ein bewegliches Gegengewicht, welches die Masse des Stößels (Zahnstange) ausgleicht und dazu führt, dass der Bediener bei dem Positionieren des Stößels unterstützt wird.

    Um Verletzungen zu vermeiden, ist die Rückhubunterstützung komplett eingehaust. Das Gegengewicht mit wartungsfreiem Führungswagen und Umlenkrollen ist platzsparend im Pressenständer integriert.

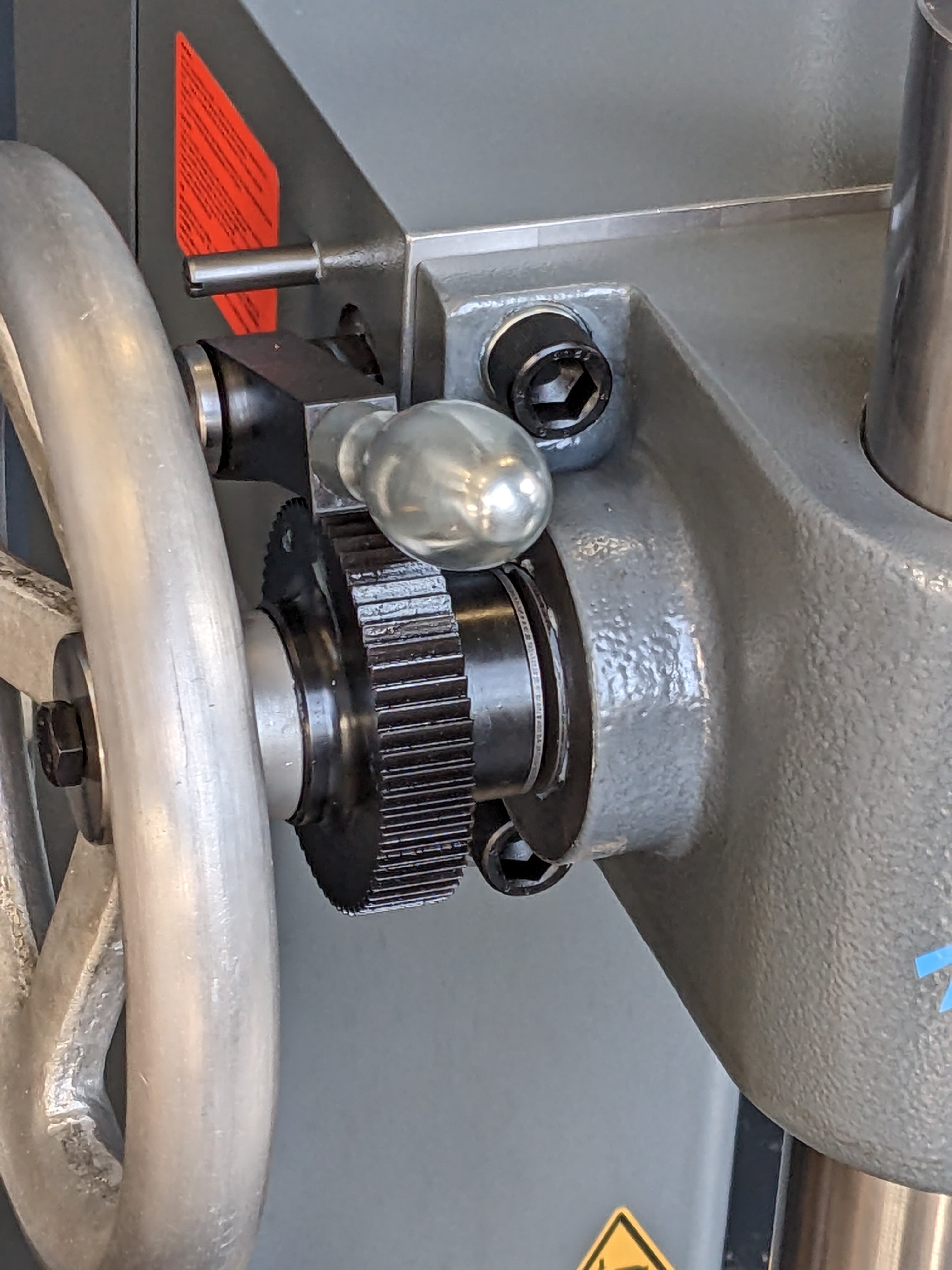

    Stößelarretierung mit Sperrhebel

    Die Maschine ist mit einer zusätzlichen Stößelarretierung ausgestattet. Diese Stößelarretierung ermöglicht z.B. sicheres Komprimieren von Federelementen mit anschließenden Montagearbeiten, Zusammenfügen von Bauteilen durch Kleben oder ähnlichen Anwendungen, bei denen der Druck aufrechtgehalten werden muss.

  • DP3000R-MRE-SA
    Druckkraft (kN) 30
    Hebelübersetzung (i) 1:38
    Ausladung bis Stösselmitte (mm) a 310
    Max.Einbauhöhe (mm) b 500
    Stösselhub (mm) c 500
    Stösseldurchmesser (mm) g 78
    Höhe des Pressenkörpers (mm) e 1410
    Schlitzbreite der Aufspannplatte (mm) f
    Nettogewicht (kg) 317
    Nettogewicht mit Untergestell (kg) -
    * Weitere Pressentypen auf Anfrage;
    * Packmasse und Gewichte für seemäßige Verpackungen auf Anfrage.
  • Sonderzubehör:


    •  Untergestell in stabiler Ausführung

    •  Werkzeugaufnahmebohrung im Stössel, mit Halteschraube, zur Aufnahme von Werkzeugen, Dornen etc.

    •  Rechtecktisch mit T-Nut (anstelle der Schlitzscheibe) zum Aufspannen von Vorrichtungen und Werkzeugen

    •  Verdrehsicherung für den Stössel

    •  Tiefenanschlag verstellbar
